[macht_den_lärm_weg!]

Hallo!

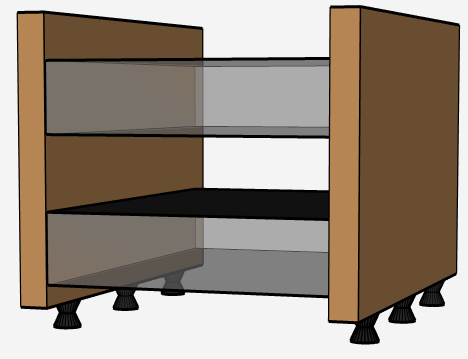

Ich plane, ein kleines Gehäuse für meine Festplatten zu bauen, und dieses dann entkoppelt auf den Gehäuseboden zu stellen.

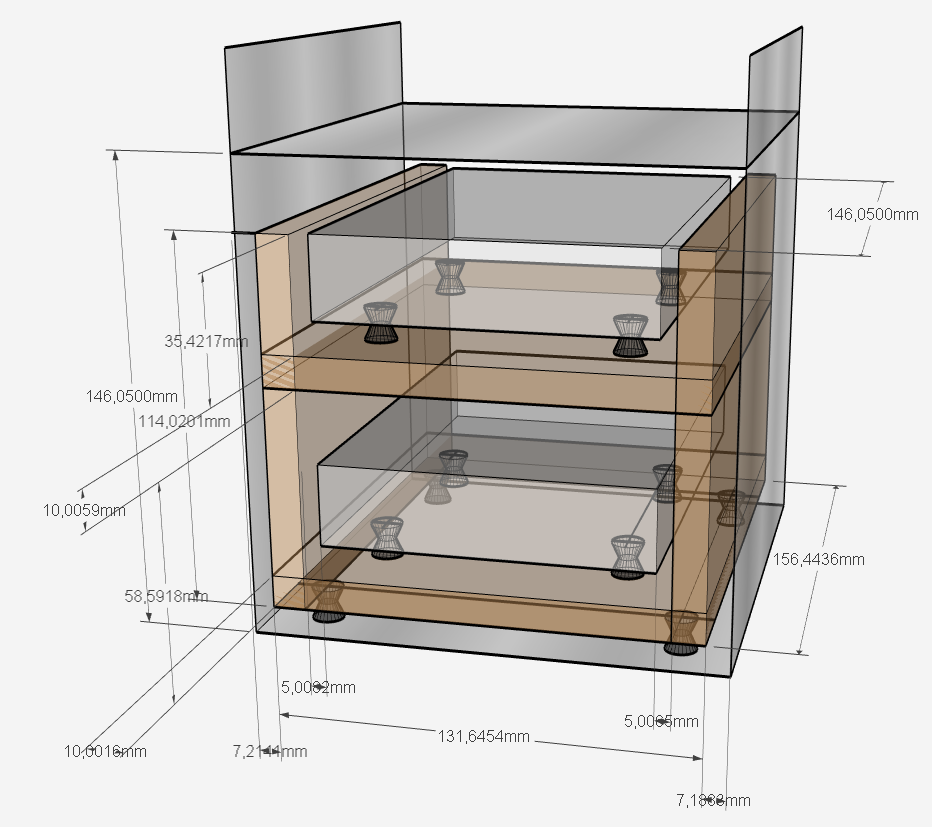

Nun hab ich hier gelesen, daß die Entkoppler auf dieser Skizze besser sein sollen, als die normalen zylindrischen - ist das wahr?

Hab mal nachgemessen und komme bei einer Festplattenschraube auf M3 - damit bleiben mir zur direkten Montage an der Festplatte aber nur die weichen zylindrischen Schwingelemente mit 8x8mm, sehe ich das richtig?

Reichen diese 8x8mm denn aus, um das ganze (2*SP1614N) zu entkoppeln?
Um das Gehäuse zu entkoppeln kann ich dann ja die doppelkonischen benutzen (vermutlich auch mehr als 4, wie auf der Skizze).

Vielen Dank für Eure Antworten im voraus!

[sirgoofy]

die festplatte kommt in eine bitumenbox. mit den conrad entkopplern entkoppelt man die ganze bitumenbox.

was sollen eigentlich die beiden kästen um die platten, die behindern doch nur den luftstrom.

der vorteil von den conrad entkopplern ist, dass sie weich sind und somit gut entkoppeln und verschraubbar sind, damit die bitumenbox beim transport nicht verrutscht.
die von die vorgeschlagenen entkoppler entkoppeln wahrscheinlich schlechter, weil sie größer und somit unbeweglicher sind.

Gruß,

Goofy

[macht_den_lärm_weg!]

Bitumenbox ist keine Alternative (wird auch nicht benötigt, da die Platten keine hörbaren Geräusche absondern).

>der vorteil von den conrad entkopplern ist, dass sie weich sind und
>somit gut entkoppeln und verschraubbar sind, damit die bitumenbox
>beim transport nicht verrutscht.
>die von die vorgeschlagenen entkoppler entkoppeln wahrscheinlich
>schlechter, weil sie größer und somit unbeweglicher sind.

Die doppelkonischen sind auch von Conrad:

allerdings mit M4 Gewinde... und das paßt nicht in eine Festplatte.

Direkt in die Festplatte bekomm ich nur die 8x8mm zylindrischen:


Meine Frage war, ob die zylindrischen genügend gut entkoppeln.

Dieser Beitrag wurde von macht_den_lärm_weg! bearbeitet: 26. August 2005, 10:08

[sirgoofy]

es ist eine frage, ob die entkoppler genug entkoppeln, da festplatten wesentlich leichter als eine bitumenbox sind, und somit mehr vibrieren.

Gruß,

Goofy

[macht_den_lärm_weg!]

Gut, Festplatten schwerer machen ist ja kein sonderliches Problem.

Ich glaub ich werd den Plan nochmal überarbeiten mit den 8x8mm Entkopplern für die Platten.

Noch ne Frage - reichen 4 Entkoppler am Boden für 2 Festplatten, oder soll ich da besser 6 oder 8 nehmen? Das hat ja doch relativ viel Gewicht für so Weichgummi.

[macht_den_lärm_weg!]

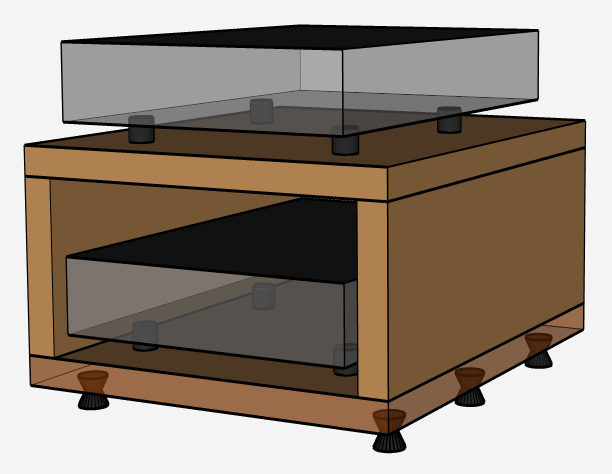

Gut... mit den 8x8mm zyl. Entkopplern für die Platten und 6 statt 4 doppelkonischen für das Konstrukt würds dann so aussehen:

[Florian]

Wieso machst du kein U-Halterung in die Platten oder Bitumenboxen unentkoppelt geschraubt werden und befestigst das ganze mittels Entkopplern auf dem Boden?

Edit: Entkoppler arbeiten am Besten bei achsenversetzter Montage. Schwingung horizontal - Entkoppler senkrecht.

Dieser Beitrag wurde von Florian bearbeitet: 26. August 2005, 11:47

[macht_den_lärm_weg!]

Würde das denn reichen?

Zitat

Entkoppler arbeiten am Besten bei achsenversetzter Montage. Schwingung horizontal - Entkoppler senkrecht.

So hab ich sie doch?

[TXG]

lass mal das holz aus dem spiel...bau die beiden seiten lieber aus alu, festplatten geben ihre wärme hauptsächlich über die seiten ab und holz ist ein 1A wärmeisolator.

mfg,
lukas

[macht_den_lärm_weg!]

Zitat

lass mal das holz aus dem spiel...

Nene - Holz war eh nicht geplant... hab einfach ne schöne Kontrastfarbe gesucht *g*

Vor den Platten wird ein entkoppelter 120mm Lüfter sitzen - der kühlt die Platten gedrosselt wunderbar leise.

[macht_den_lärm_weg!]

Ich muß sagen - "krass"! Ich habs nach obiger Zeichnung aus 2 Lagen Hartkarton und mit Moosgummi statt Entkoppler gebastelt, als Konzeptmodell sozusagen.

Vibrationsgeräusch: 0 (in Worten: Null).

Lasse mir nächste Woche 6mm Aluplatten in entsprechender Größe zuschneiden, dazu 6 L-Winkel für die Entkoppler vom Conrad und dann "Sound of Silence"

[Florian]

[Avalon]

Hi !

Mal eine kleine OT-Frage neben bei . Mit welchem Programm hast du die Bilder gemacht ?

mfg Avalon

[macht_den_lärm_weg!]

Mit SketchUp 3D - hervorragend für kleine bis mittelgroße Modelle.

http://www.sketchup.com/

[tauruz]

anmerkung - lass den 120er wech der die dingers kühlen soll
