[Florian]

Stille

Hallo Mitleser

Ich wollte euch heute an meinem fertig gestellten System teilhaben lassen. Vor langer Zeit tauchte jemand in unserem Forum auf den ich vorher nur am Rande im Teschke Forum als 'schischi' wahrgenommen hatte. Jürgen 'heatpipe' schrieb tolles über Wärmeleitröhren und verkaufte auch welche. Der Polar Freezer hatte zwar meine ATI 9700 super gekühlt, für die neue x850xt war er aber grenzwertig. Da schienen die Pipes eine brauchbare Lösung zu sein. Nun hatte ich einen großen Kühlkörper, eine handvoll Pipes und einige Passungen bekommen. Für jemanden der einen Hammer und zwei Schraubendreher besaß war die Hürde zur lüfterlosen Grafikkarte aber enorm. Also machte ich mir kühle Gedanken und plante still vor mich hin. Die Hardware kam und ging und inzwischen war klar das es ein passiver PC werden sollte. Ich könnte noch ewig weiter schreiben was, wie, wo und warum aber das will wahrscheinlich eh keiner lesen.

Die Hardware

Intel Core 2 Duo e8500
Biostar TPower I45
mushkin XP2-8000 2x2 GB
Nvidia 260 GTX "GSE"
WD VelociRaptor 300 GB WD3000BLFS
DVD Brenner
Chieftec CS-601
AmacroX Calmer 560 AX600-PFL01
mcubed T-Balancer bigNG

Die Grafikkarte

Der größte Stromfresser in diesem System ist die Grafikkarte. Es handelt sich um eine GTX 260 "Green Silent Edition" von edel-grafikkarten.de die mit 1,05V Vcore läuft. Die Wahl fiel auf dieses Herstellerlayout weil die Spannungswandler einen verschraubten Kühler haben und RAM und Nvio Chip unter einer massiven Kühlplatte sitzen.
http://forum.silenth...ex.php?s...4557
Der Werkskühler wurde demontiert. Die GPU wird mit vier 8mm Pipes gekühlt, die Wandler mit einer. Diese laufen zu einem Verteilerblock der vier Pipes zum Seitenkühlkörper abgibt und zwei zum Heckkühler.
Bei einem ersten Testlauf zeigte sich das die Kühlung von RAM und Nvio Chip unzureichend war. Aus diesem Grund wurde eine XXL-Rückseitenkühlung nachgerüstet. Sie besteht aus einer Aluplatte mit drei 6mm Pipes die zu einer Passung führen die mittels einer 8mm Pipe Wärme zum Seitenkühler abführt. Diese Lösung ist sicherlich vollkommen überdimensioniert. Ich war aber nach der langen Vorlaufzeit dieses Rechners einfach nicht mehr bereit zu experimentieren. Interessant für andere ist aber sicherlich das die unzureichende Kühlung nur durch direktes Messen zu bemerken war. Die Sensorwerte waren immer alle im grünen Bereich während der Speicher bei über 80° garte.

Der Strom

Das NT ist von Fortron und wird als Amacrox AX600-PFL01 verkauft. Ich kann aus voller Überzeugung sagen, dass es das beste NT für mein System ist das man für Geld kaufen kann. In den letzten Jahren hatte ich eigentlich alles da was man für Geld und gutes Zureden bekommen konnte.
http://forum.silenth...ex.php?s...7531

Idle 81 Watt
Prime (Blend) 120 Watt
Furmark Stability Test 1680x1050 16x MSAA
Prime + Furmark 256 Watt
COD-MW2 1680x1050 4xAA "Extra" 190 Watt

Alle Werte wurden mit einem Voltcraft Energy Check 3000 ermittelt.

Die Kühlung

- Das System wird überwiegend durch zwei Kühlkörper gekühlt. Auf die rechte Seitenwand wurde ein großer Kühlkörper montiert. Er ist (heute würde ich sagen leider) in zwei Hälten gesägt. Die obere Hälfte kühlt CPU, Northbridge und Boardspannungswandler. Die untere Hälfte kühlt zusammen mit dem Heckkühlkörper die Grafikkarte. Jede Seitenkühlerhälfte hat zur Wärmeverteilung zwei querverlaufende 8mm Heatpipes.




- Die Southbridge wird nur durch einen Zalman Chipsatzkühler am Leben gehalten.
- Das NT kühlt sich selber.
- Die Festplatte ruht in einer Spezialedition von Jürgens Kitt-Verguss-Box. Der Kitt ist komplett von Vergussmasse umhüllt. Die Ober- und Unterseite besteht aus einer Kupferplatte.




- Das Gehäuse hat in Boden und Deckel eine Öffnung mit Lochblech um einen Wärmestau zu verhindern.

Die Temperaturen

Nach mehreren Stunden Idle bei 23° Raumtemperatur nur Prime:




Direkt im Anschluss Prime + Furmark:




Nach ca. einer Stunde zum Abkühlen Idle Werte:




System vorgewärmt, danach 80min COD MW2




- Die Sensoren des T-Balancer sind entsprechend benannt.

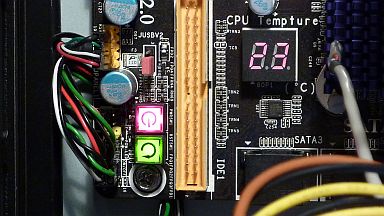

- Der Wert "CPU Mainboard" wird als CPU Temperatur durch das Mainboard ausgegeben. Core Werte sind identisch mit den gängigen Tools auszulesen.

Die Bilder

Das Fazit

Es funktioniert. Ohne die Hilfe von Jürgen 'heatpipe' hätte ich es allerdings niemals geschafft. Danke dafür !!

Grüße
Florian



_____________
Edit:
30.05.10 Werte für COD-MW2 eingefügt.
04.06.10 Bilder überarbeitet.

Dieser Beitrag wurde von Florian bearbeitet: 04. Juni 2010, 12:58

[Fluxon]

Super special ultra deluxe nice!

Vor allem die fast durchgehende Benutzung von Inbus gefällt mir sehr.

Hast du eigentlich ne Fräse oder hast du das alles extern machen lassen?

Und du hast bestimmt ne Rohrbiegefeder benutzt, weswegen ich mich wundere, warum manche Heatpipes eingeknickt sind, oder ging das einfach nicht anders?

Die Kupferversion der Dämmbox macht auch einiges her.


Danke dass man ein Projekt dieser Größenordnung mal wieder hier lesen darf!
Was wird das nächste?

[Florian]

Danke für die Blumen.
Inbus hätte ich auch komplett genommen, das war mehr ein Lieferproblem. Eventuell ändere ich das noch.
Eine Fräse besitze ich nicht. Das Zeug auf dem Foto mit Kühlkörper hat eine Firma gemacht. CPU und Heckkühlkörperpassung -und die ultra schräge Graka-Rückseite- kommen von dem einzigartigen Jürgen 'heatpipe'.
Die Pipes sind alle mit Feder und/oder Rohrbiegezange gebogen. Auch das schützt aber nicht zwangsläufig vor ungewünschten Ergebnissen. Besonders wenn man bizarre Formen in mehreren Dimensionen biegen will und keine Übung hat wird es kompliziert. Erwähnenswert ist die Chipsatz-Pipe. Eigentlich wollte ich die wegwerfen. Ein kurzer Test mit heißem Wasser zeigte aber überraschenderweise das sie noch funktioniert.

Grüße
Florian

[Fluxon]

Florian sagte am 23.05.2010, 10:18:

Erwähnenswert ist die Chipsatz-Pipe. Eigentlich wollte ich die wegwerfen. Ein kurzer Test mit heißem Wasser zeigte aber überraschenderweise das sie noch funktioniert.

Ja, die meinte ich auch hauptsächlich, weiß aber auch aus eigener Erfahrung, dass Heatpipes meistens mehr abkönnen als man denkt.

Nochmal Respekt von meiner Seite für das Projekt, vor allem die Grafikkarte ist monströs im Aufwand.

[cox]

Florian, Jürgen, ich ziehe meinen Hut!

Wie lange hat es inklusive Planung und Umsetzung gedauert das System so einzurichten?
Und wie lange dauert es die Harddware aus und wieder ein zu bauen?

Grüße
cox

[Florian]

Die Planungsdauer ist sehr relativ. Ich schiebe das ganze ja schon Jahre vor mir her. Das hätte man sicherlich in einem Bruchteil der Zeit realisieren können. Es gibt nur so viel andere Ding die wichtiger sind und Zeit brauchen.
Ausbauen könnte man die Technik bestimmt in ca. zwei Stunden. Einbauen dauert etwas länger. Biegen der Pipes dauert noch viel länger.

Grüße
Florian

[hugo2]

Nicht schlecht, Herr Specht.

Werden die Kühlkörper überhaupt warm?

[Florian]

Danke.

Die Kühlkörper werden nicht warm, sie werden heiß . Bei dem Dauerlauf mit Prime und Furmark kann man außen am Heckkühlkörper und außen im Bereich der Graka-Seitenkühlkörperpassung etwa 51° messen, am hinteren, passungsfernen Ende ca. 4° weniger. Der Graka-Seitenkühlkörperpassungsdeckel innen wird immerhin 54,5° heiß. Bei einer GPU Kerntemperatur von 75° finde ich die Wärmeverteilung schon ganz brauchbar. Die deutlich höhere CPU Kerntemp mit Prime + Furmark im Gegensatz zu Prime alleine ist der Wärmeverteilung vom unteren auf den oberen Seitenkühlkörper geschuldet.

Grüße
Florian

[cox]

Die Wärmeverteilung ist sogar mehr als nur "ganz brauchbar" und das Projekt zeigt sehr gut welcher Aufwand nötig ist um ein solches System optimal passiv zu kühlen.

Hast du denn Werte beim Spielen ermittelt? Die liegen in der Praxis meist ein gutes Stück unter den Furmark und Prime werten und mit aktivem VSync werden maximal 60 Bilder pro Sekunde ausgegeben und die Graka verbraucht ein gutes Stück weniger und ist kühler. Im Schnitt schätze ich den Spieleverbrauch auf 200-210 Watt. Kommt das hin?

[Florian]

Bei Crysis 1600 16xAA high Vsync off nimmt er ziemlich genau 200Watt. Die Temperaturen bleiben dann deutlich unter dem Furmark + Prime Wert. Ich werde auch davon noch eine Messung nachreichen. Das wird aber erst nächstes Wochenende was werden.

Grüße
Florian

[ray68]

Hi Florian,
ein sehr schönes System - ein dickes von mir!
Man erkennt daran, wie viel Aufwand es bedarf für Leistung um 200W
passiv zu kühlen.
Ich denke mir, es ist das erste und einzige Systems dieser Art im Forum -
oder habe ich was übersehen?
Ich hab kurz die Temp-Werte überflogen und das Netzteil fällt mir auf,
mit 53´C bei 23´C Zimmer-Temp ist es schon relativ viel, im Sommer
könnte es knapp werden - das Netzteil wird wahrscheinlich nicht sterben,
aber die Lebensdauer wird bestimmt kürzer.

Florian sagte am 23.05.2010, 16:29:

Ich könnte noch ewig weiter schreiben was, wie, wo und warum aber das will wahrscheinlich eh keiner lesen.
Grüße
Florian

Du kannst ruhig noch was dazu schreiben - gerade beim Bau kommen oft Gedanken, die man
sonst nicht hätte.
Ray

Dieser Beitrag wurde von ray68 bearbeitet: 23. Mai 2010, 21:56

[Florian]

Hallo Ray

Ich habe bisher kein anderes System in der >200 Watt Klasse gesehen. Eventuell das ibl System von der cebit 2008(?).
Richtig ins schwitzen kommt der Rechner (und das NT) bei Maximallast. Im Spielbetrieb ist das alles wesentlich entspannter. Laut Datenblatt liefert das Fortron bei 25° Umgebungstemperatur 400Watt, bei 40° wird es auf 350 Watt beschränkt. Natürlich wird ein NT im lüfterlosen Betrieb heiß. Selbst bei Maximallast kommt der Mainboardsensor nur auf schlappe 31°. Ich denke das NT läuft voll im zulässigen Bereich. 105° Kondensatoren können bis zu dieser Temperatur betreiben werden und erreichen ihre geplante Lebensdauer. Die Lebensdauer wird durch kühlen Betrieb verlängert. Bisher habe ich bei keinem PC Bauteil das Ende erreicht. Ich denke nicht das es bei dieser Konfiguration anders wird.

Du hast mich allerdings auf eine Idee gebracht. Der Kühlkörper strahlt natürlich auch. Vielleicht mache ich bei Gelegenheit mal eine Vergleichsmessung mit einem Blech frei zwischen Kühlkörper und NT.

Grüße
Florian

€: Text etwas abgeändert.

€2: Offline bis zum nächsten Wochenende.

Dieser Beitrag wurde von Florian bearbeitet: 24. Mai 2010, 08:17

[Fluxon]

Das netzteil könnte man doch auch ziemlich unkompliziert an den Seitenkühlkörper anschließen, oder?

ray68 sagte am 23.05.2010, 21:17:

Ich denke mir, es ist das erste und einzige Systems dieser Art im Forum -
oder habe ich was übersehen?

Nautillus plant plant glaube ich noch eins.

[schrottie]

Das ist schon beeindruckend. Herzlichen Glückwunsch zu diesem außergewöhnlichen System. Da wird tatsächlich auch dem letzten deutlich, was es bedeutet, wenn in der Kaufberatung unbedarft nach "passiven Spielesystem" gefragt wird...

[ray68]

Fluxon sagte am 24.05.2010, 09:31:

Das netzteil könnte man doch auch ziemlich unkompliziert an den Seitenkühlkörper anschließen, oder?

Das ist keine gute Idee - der Seitenkühlkörper hat auch Temp um 50´C und würde das
Netzteil auch noch aufwärmen.
Ich würde den original Netzteil-KK durch einen mit 40mm Höhe ersetzten, so wie
das Deltatronic Netzteil - vielleicht sogar ein Tick größer als das Netzteil.

Fluxon sagte am 24.05.2010, 09:31:

ray68 sagte am 23.05.2010, 21:17:

Ich denke mir, es ist das erste und einzige Systems dieser Art im Forum -
oder habe ich was übersehen?

Nautillus plant plant glaube ich noch eins.

Ja, im Bau, aber noch nicht fertig...
